一種采用彈簧頂針替代司筒的新型模具，包括底板、頂針底板、頂針面板、導柱、動模板和動模仁，所述的頂針面板上設有普通頂針和彈簧頂針，兩頂針穿插過動模板和動模仁與產品連接，其特征在于：所述的彈簧頂針下端為一臺階結構，頂針面板上設有與彈簧頂針相對應的臺階結構，彈簧頂針下端固接有復位彈簧，還包括頂針限位桿，頂針限位桿設于復位彈簧內，頂針限位桿下端固接有彈簧壓板，復位彈簧下端與彈簧壓板固接，彈簧壓板通過螺釘固接在底板上。

技術領域

本實用新型屬于模具領域，特別涉及一種采用彈簧頂針替代司筒的模具。

背景技術

現有的在很多產品上有圓形的通孔或盲孔的,這種注塑產品的模具都要用到司筒；司筒是在產品上有圓形的通孔或盲孔,而膠位又必須設置頂出所采用的一種頂出裝置金屬配件。司筒是有兩部分組成，司筒和內針；司筒是套在內針上的，可以上下移動；內針固定在模具底板上，司筒裝在頂針板上，當頂出的時候，司筒隨著頂針板上移，這時內針因?yàn)楣潭ㄔ谀＞叩装迳希瑳](méi)有移動，從而司筒將包在內針的上產品頂出去。

而有些產品圓孔的壁厚較薄，相應的司筒厚度也較薄，導致開模時司筒易彎曲、變形及碎裂。

實用新型內容

針對現有模具中司筒易彎曲、變形和碎裂，本實用新型提供一種不需要司筒的采用彈簧頂針的新型模具。

為了實現上述目的，本實用新型為解決其技術問題所采取的技術方案是：

  本實用新型的有益效果：本實用新型模具利用了彈簧的升縮力原理推動頂針的上升，實現了簡易的二次頂出機構，區別于常規雙頂板二次頂，降底了模具的制作成本，大大的提高了生產效率。

附圖說明

具體實施方式

下面結合附圖對本實用新型進一步說明。

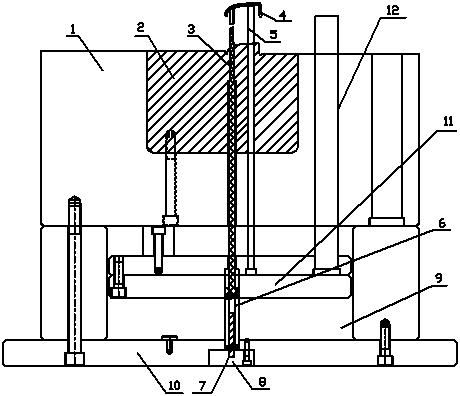

如圖1所示的一種采用彈簧頂針替代司筒的新型模具，包括底板10、頂針底板9、頂針面板11、導柱12、動模板1和動模仁2，所述的頂針面板11上設有普通頂針5和彈簧頂針3，兩頂針穿插過動模板1和動模仁2與產品4連接，所述的彈簧頂針3下端為一臺階結構，頂針面板11上設有與彈簧頂針3相對應的臺階結構，彈簧頂針3下端固接有復位彈簧6，還包括頂針限位桿7，頂針限位桿7設于復位彈簧6內，頂針限位桿7下端固接有彈簧壓板8，復位彈簧6下端與彈簧壓板8固接，彈簧壓板8通過螺釘固接在底板10上。

  復位彈簧6在頂板起動時靠彈力推動彈簧頂針3，當彈簧頂針3上的臺階上升到與頂針面板11上的臺階碰撞時，彈簧頂針3不再上升，這時產品4的圓柱外側壁已經脫離了動模仁；而此時頂針底板9與普通頂針5繼續上升，推動產品4脫離彈簧頂針3，使產品4能順利拿出。本實用新型模具利用了彈簧的升縮力原理推動頂針的上升，實現了簡易的二次頂出機構，區別于常規雙頂板二次頂，降底了模具的制作成本，大大的提高了生產效率。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本領域內普通的技術人員的簡單更改和替換都是本實用新型的保護范圍之內。
